Zeitmessung mit Lichtschranken
In diesem Projekt ist eine Zeitmesseinrichtung entstanden, die
über eine oder zwei Lichtschranken eine Zeit messen und auf
einer großen LED-Anzeige darstellen kann.
So können zum Beispiel Rundenzeiten ermittelt oder ein
Beschleunigungsrennen ausgewertet werden.
Eingesetzt wird die Anlage bei Fahrzeugtreffen, wo die Teilnehmer eine
bestimmte Strecke in einer festen Zeit
fahren müssen.
Komponenten
Als Mikrocontroller wurde der T89C5115 gewählt. Dieser ist
preiswert, ausreichend schnell, besitzt einen Flash-Programm-Speicher
und verfügt zusätzlich noch über ein
internes
EEPROM um Einstellungen zu sichern. Programmiert wird der Controller
über die RS232.
Als Anzeige wurde eine
Laufschrift gewählt, die auch
über eine RS232 verfügt. Diese sind preiswert zu
haben und bieten eine
ausreichende Helligkeit. Das Protokoll
ist nicht schwierig und auf
Nachfrage beim Vertrieb
erhältlich.
Beim Einsatz hat sich gezeigt, das die Anzeige beim Einsatz im Freien
besser noch heller sein sollte. Evtl. wird hier noch
eine andere Anzeige eingesetzt.
Die
gewählten Lichtschranken und Lichttaster stammen von der Firma Sick.
Hier sind auch
andere Fabrikate einsetzbar die man evtl.
preiswert gebraucht bekommen kann.
Lichttaster brauchen nicht unbedingt einen Spiegel auf der
gegenüber liegenden Seite, Lichtschranken arbeiten besser auf
grosse Entfernungen.
Erfolgreich eingesetzt wurden bisher die Typen WT32 und WL170.
Vier Taster und ein einfaches 2*16 Zeichen
LCD-Display wurden
für die Benutzerschnittstelle verwendet.
Das Display wurde im zweiten Schritt gegen eine beleuchtete Version
ausgetauscht.

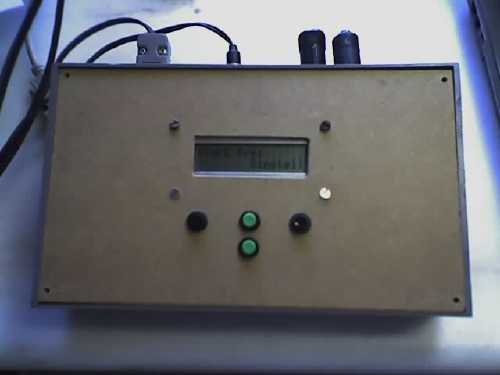

Nach der ersten Testphase wurde eine Platine
gefertigt und alles in ein
kleines Pultgehäuse verpackt.
Das
Layout der Platine wurde mit unserer Software PCBWarrior
erstellt.
Hier finden Sie das Layout.
Die Software ermöglicht bisher die Zeitmessung mit einer
Lichtschranke (z.B für Rundenzeiten) und die Auswertung einer
Strecke
zwischen zwei Lichtschranken. Hierbei kann nach dem Start der Messung
eine Auslösung der Endlichtschranke wieder
zurückgenommen werden um bei einer Fehlauslösung
nicht die Messung wiederholen zu müssen.
Die Software
wurde mit dem Assembler von Wickenhäuser
erstellt.
Das Programmieren des T89C5115 erfolgt über die Software jMicroISP.
Hier
können Sie den
Quellcode herunterladen.
Mit
zwei
Tastern, die als Dummy-Lichtschranken angeschlossen werden
können, ist eine einfache Simulation des Einsatzes
möglich.
Für
den Selbstbau des Projekts kann ich keinen Support
bieten. Die Unterlagen sind weitgehend vollständig, ein
Nachbau ist
nicht wirklich kompliziert. Der Erfolg hängt (wie meist) vom
Vorwissen ab.
Auf Anfrage können wir Ihnen eine
solche Anlage nach Ihren
Wünschen bauen.
