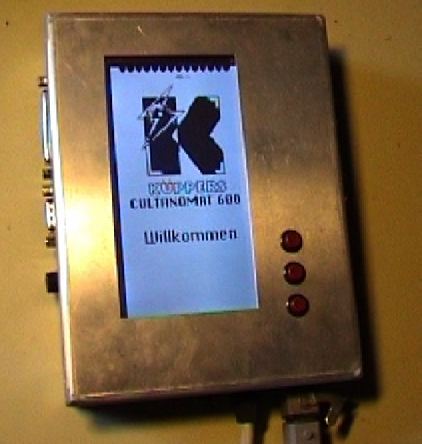

Steuerrechner Cultanomat 600

Der Cultanomat 600 ist eine Düngemaschine die beim Pflanzen im Cultan Verfahren Flüssigdünger unter der Erde geregelt einspritzt.

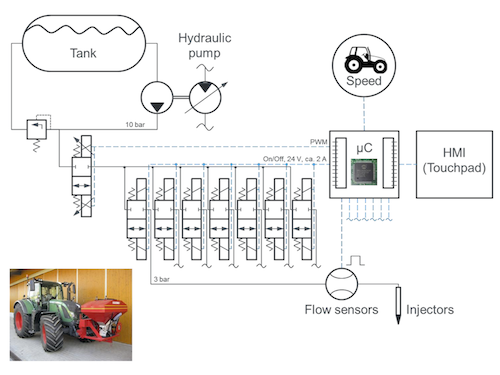

Uebersicht


Hier wurde ein universell einsetzbarer Rechner entwickelt, der sich besonders durch kompakten Aufbau, Benutzerfreundlichkeit und weite Anwendungsbereiche auszeichnet. Das Gerät ist fertig entwickelt und befindet sich im landwirtschaftlichen Einsatz. Der Steuerrechner kann für beliebige Anwendungen programmiert geliefert werden.

Steuerrechner


Der Steuerrechner ist aus folgenden Komponenten aufgebaut:

  • 80c535
  • grafisches Display 240*128 Punkte, beleuchtet
  • serielle Schnittstelle
  • 32k EEPROM, programmierbar über die serielle Schnittstelle
  • 32k RAM
  • EEPROM 24c04 für die Speicherung der Einstellungen
  • Summer

    Folgende Funktionen sind realisiert:
  • Auswerten von bis zu 14 Puls-Weiten modulierten (PWM) Signalen
  • Aufspielen neuer Programmversionen über die serielle Schnittstelle
  • sehr einfache Bedienung des Rechners über 3 Taster, die über das Display beschriftet werden

    Mögliche Einsatzgebiete:
  • Benutzerschnittstelle für einfachste Bedienung durch einen nicht geschulten Anwender
  • Steuerungen und Regelungen
  • Geräte über eine serielle Schnittstelle ansprechen/steuern

    Ein Einsatzgebiet des Steuerrechners ist eine landwirtschaftliche Maschine zur Flüssigdüngung.
    Bei der Pflanzung wird eine festgelegte Menge Flüssigdünger (Cultan) unter die Erde gespritzt, die den Pflanzen ausreichende Nahrung für die ganze Wachstumsperiode zuführt.
    Der Steuerrechner berechnet aus der Geschwindigkeit die notwendige Ausbringmenge, und steuert den Druck der Anlage entsprechend. Die ausgebrachte Menge wird gemessen, und (über das Regeln des Drucks) auf die Vorgabe angeglichen. Die bis zu 14 verschiedenen Pflanzreihen werden auf Gleichmässigkeit überprüft, um eventuell verstopfte Düsen zu erkennen. Die gefahrene Strecke und die ausgebrachte Menge werden aufsummiert und können auch über Stromausfälle hinaus gesammelt werden.
    Der Landwirt kann im Schlepper auf dem Display die aktuelle Geschwindigkeit und die Ausbringung der einzelnen Düsen verfolgen, die mehrmals in der Sekunde aktualisiert werden. Hier können dann auch im Betrieb die Vorgaben geändert werden
    Der fertige Cultanomat 600 (incl. Steuerrechner) kann bei der Firma Küppers bestellt werden.

    Wenn Sie eine Anwendung für diesen oder ähnliche Steuerrechner haben, nehmen Sie bitte mit uns Kontakt auf. Wir machen Ihnen gerne ein Angebot.
